電氣拆解：西門子3RT7036交流接觸器解剖
圖文分享：電氣高工 曹老師

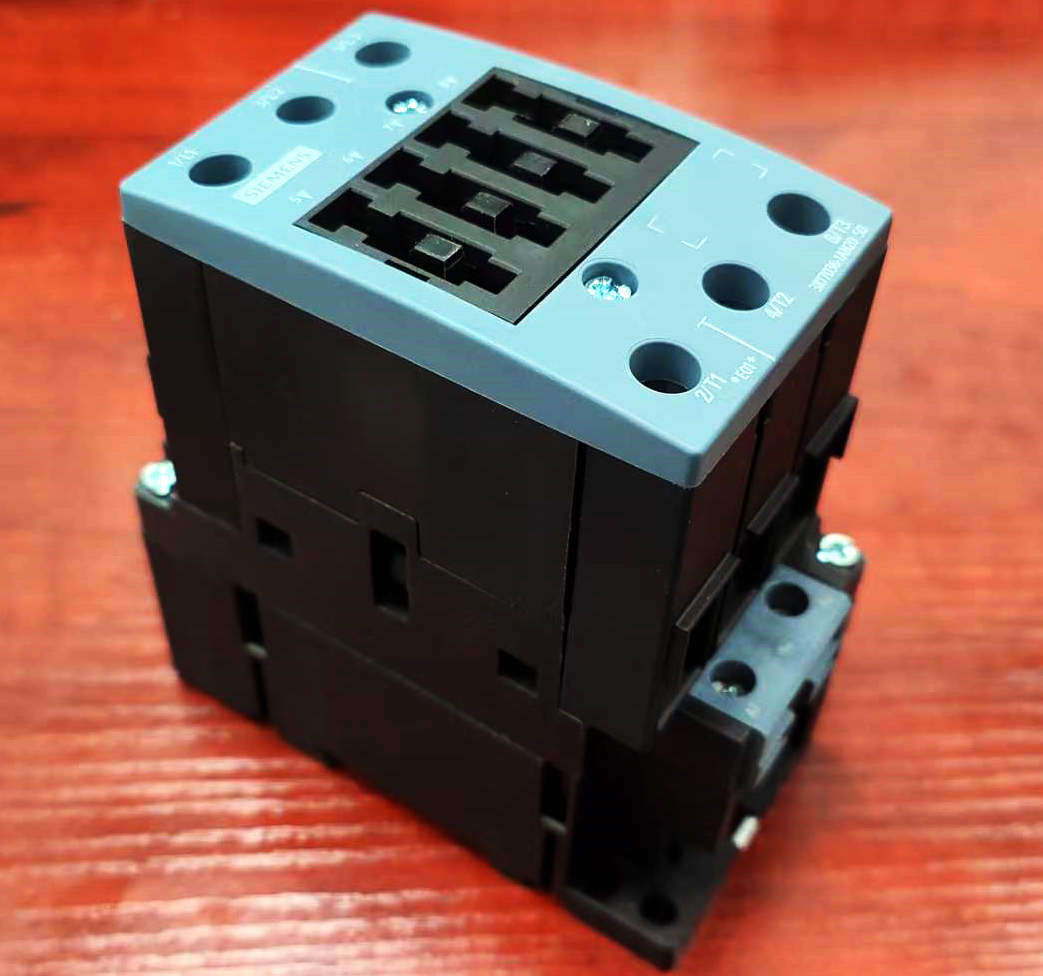

【拆解點評】：
西門子3RT7036交流接觸器解剖
?1.made in china.

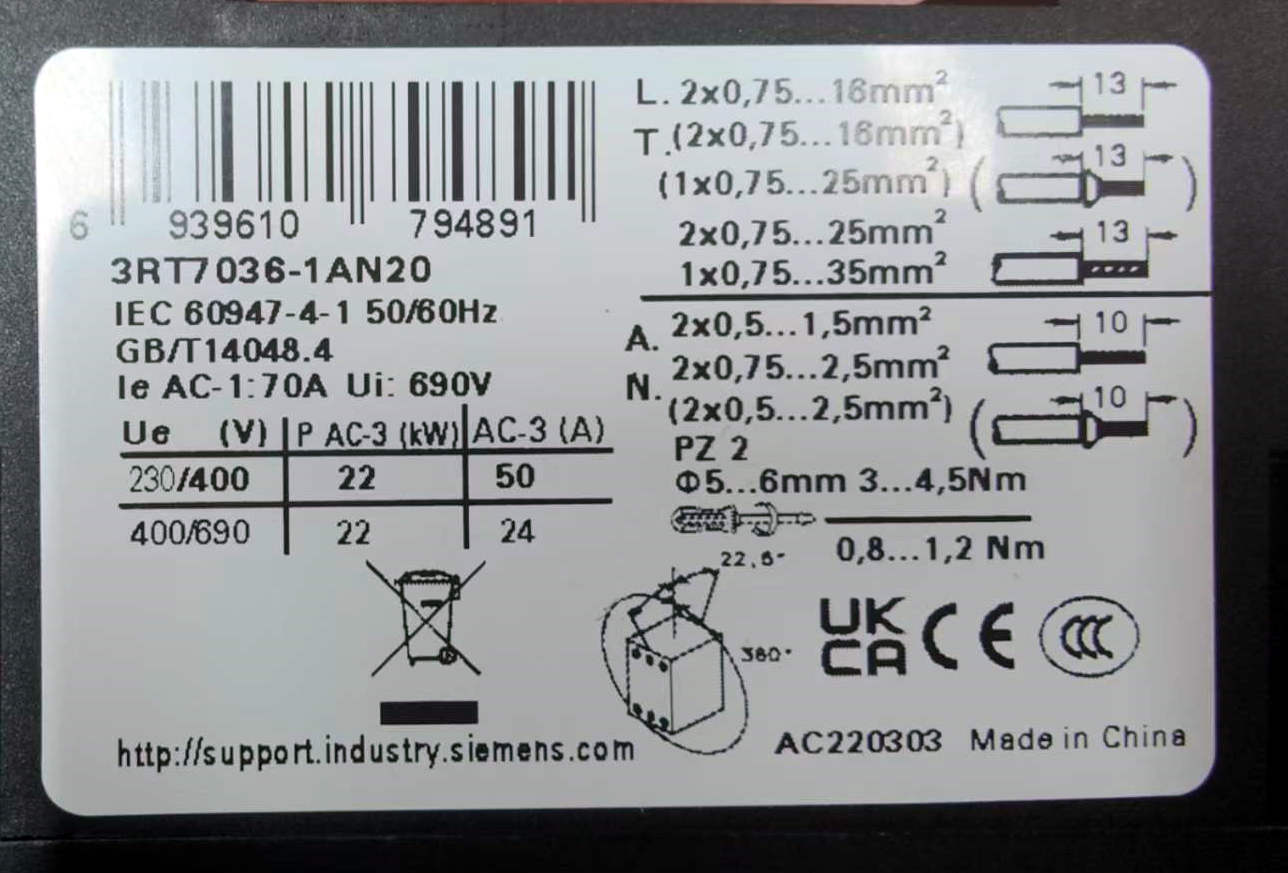

?2.按照690V電壓等級進行容量設計。

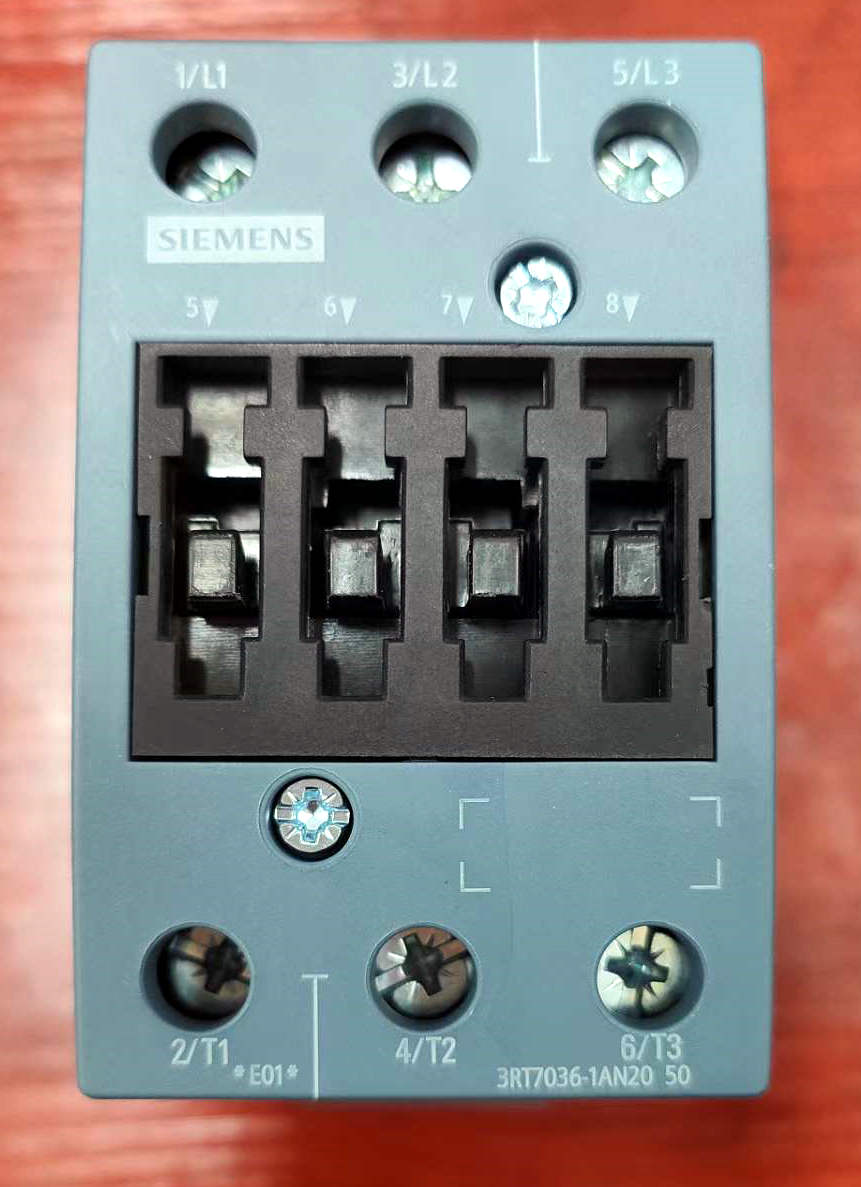

?3.模組化設計，很精致，很小巧。
4.前面板兩根防呆螺絲，打開后可直接看到觸點，拆解方便。

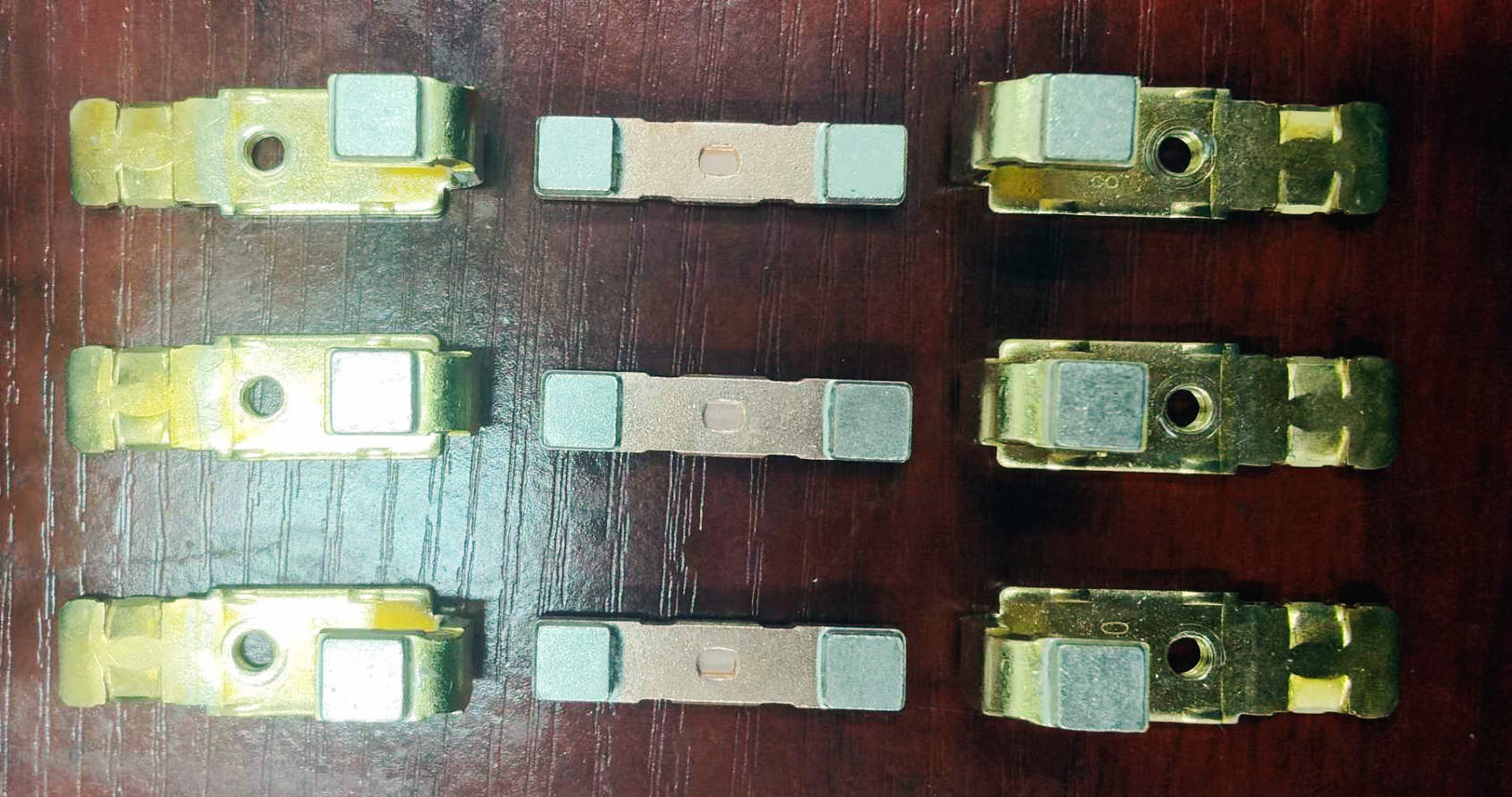

?5.觸點是黃燦燦的，很招財的樣子。

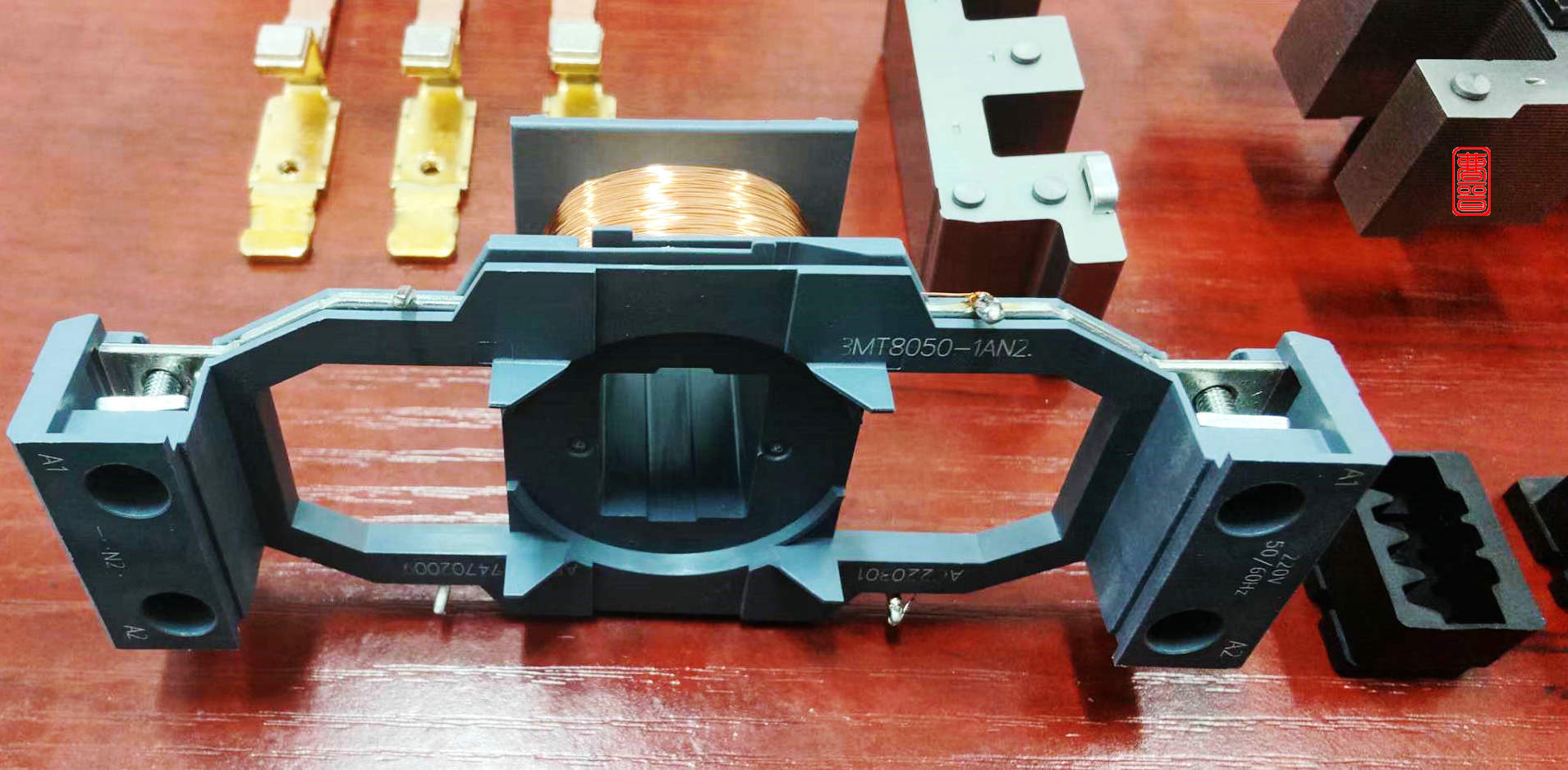

?6.線圈有四個端子，采用對稱設計，不區分正反安裝的零件裝配時候是很舒服的。

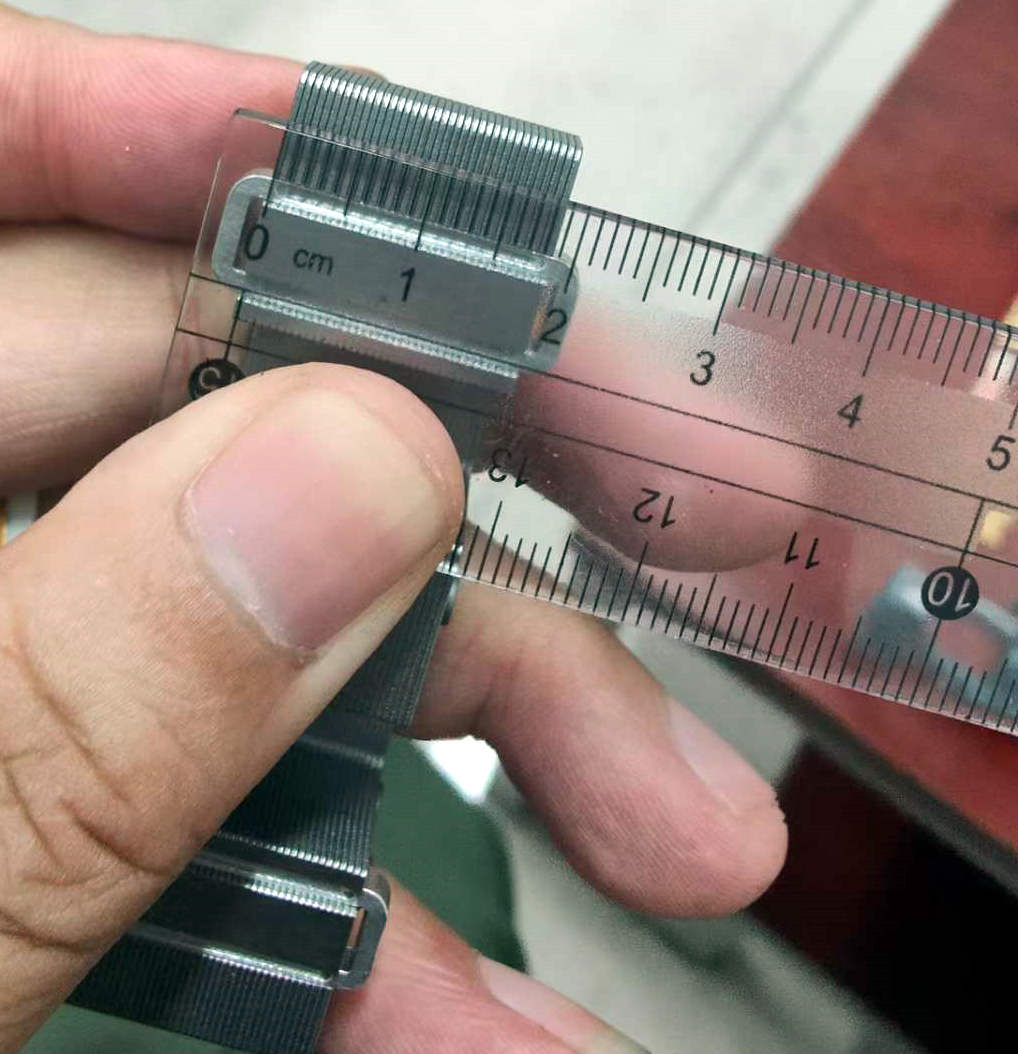

?7.硅鋼片總厚18.5mm，共38層，經計算單片厚度0.49mm，應該選用的是50的片子。

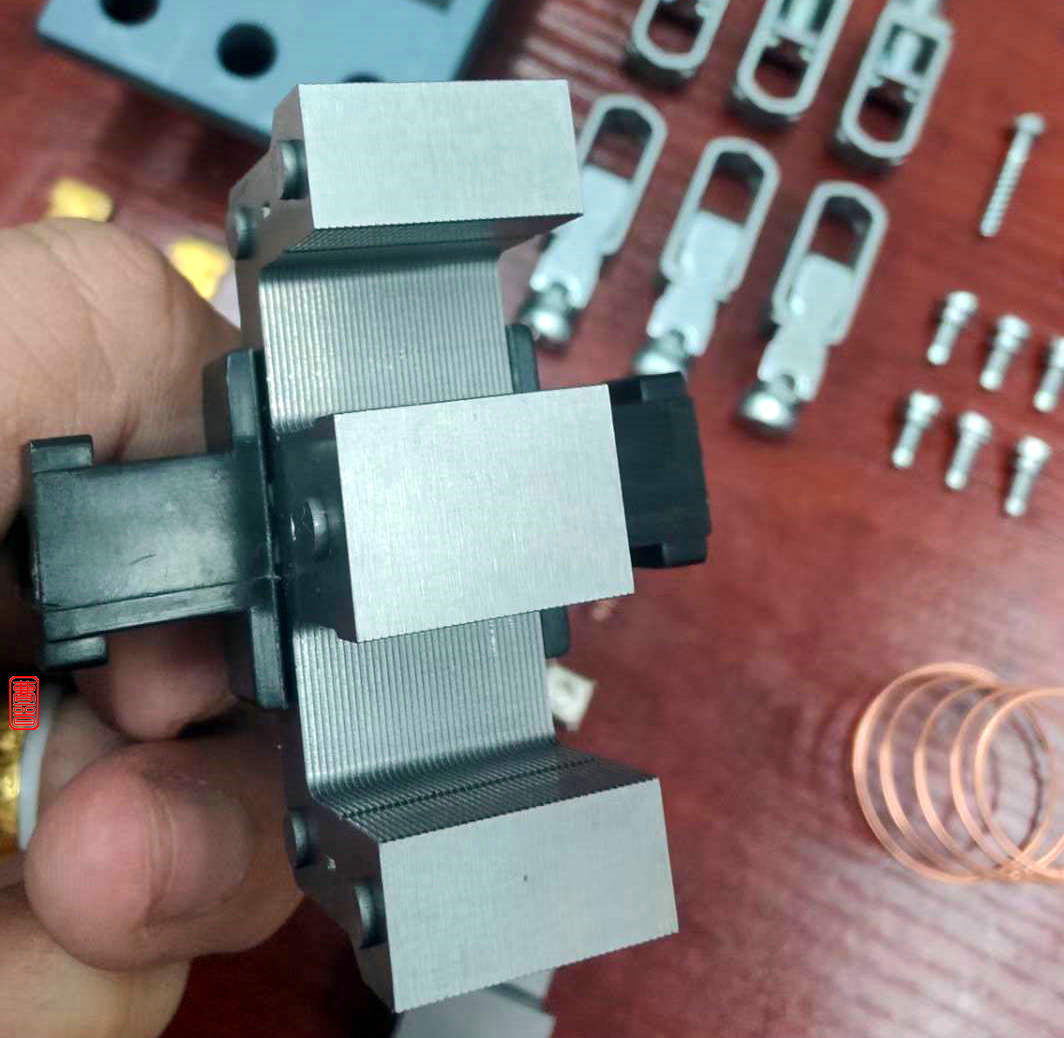

8.動端和靜端的硅鋼片一共六個口，有五個是類似熔焊工藝成為一體，留下中間一個口沒有處理。

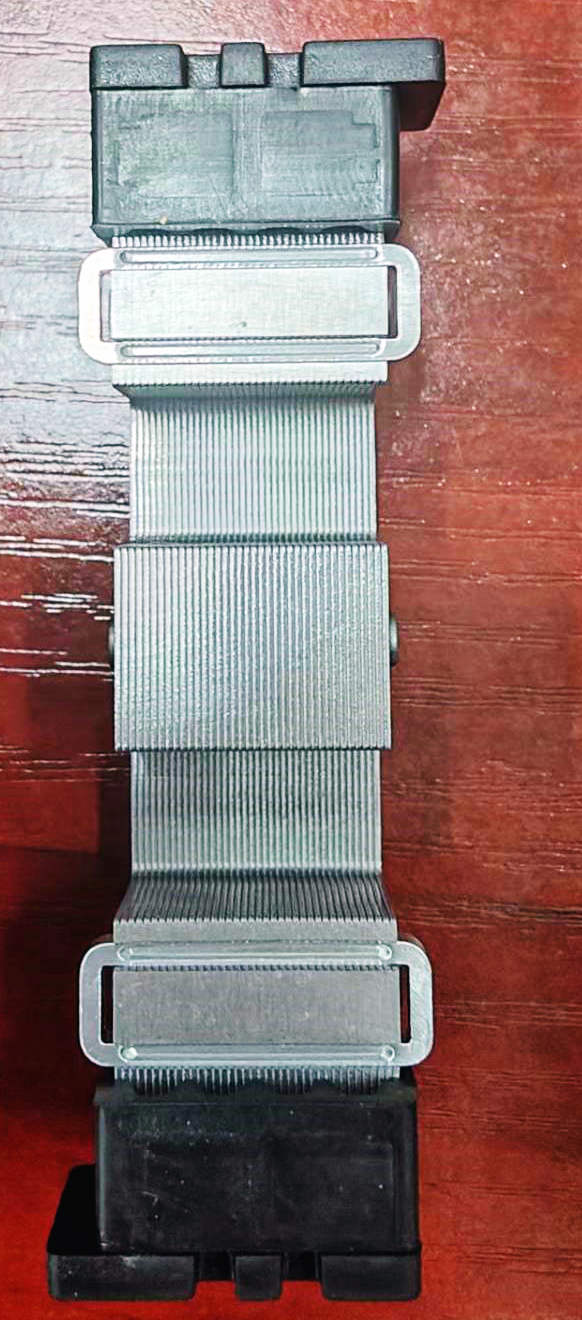

9.每組硅鋼片用五根鉚釘固定。
10.靜端硅鋼片有兩個橡膠防震套。
?11.底座拆卸也是只用兩根螺絲固定，太簡潔了。
